Область применения
помещения котельных различной мощности, работающих на природном и сжиженном газе, а также во взрывобезопасных зонах производственных, административных и жилых помещений.
Достоинства
- Объединение в единую систему с сигнализатором угарного газа БУГ для одновременного контроля СО и СхНу.
- Надежная микроконтроллерная схема.
- Возможность подключения устройств дополнительной сигнализации - GSM (SMS оповещение об аварии), устройство сигнальное дублирующее УСД.

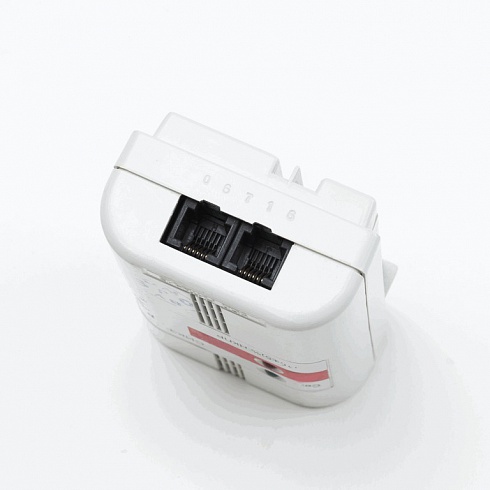

- Разъемное соединение кабелей.
- Простая установка и монтаж сигнализатора.
Применяемые клапаны
- Импульсный или потенциальный электромагнитный газовый клапан 15-200 мм.
- Открытое или закрытое положение клапана при отключении электроэнергии - по запросу.
Сертифицированы для применения на территории России, Казахстана, Беларуси.
|
Наименование
|
Диаметр
клапана, мм.
|

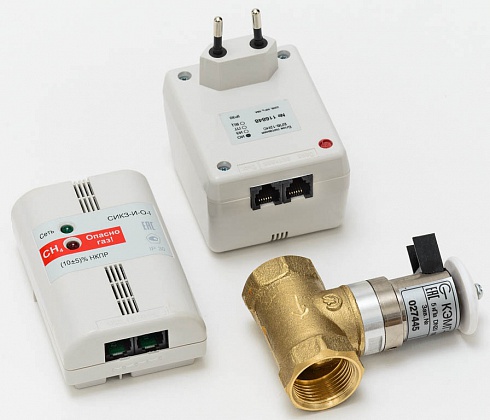

В комплект входит
|
Дополнительно
|
|
СИКЗ-С (без клапана)
|
-
|

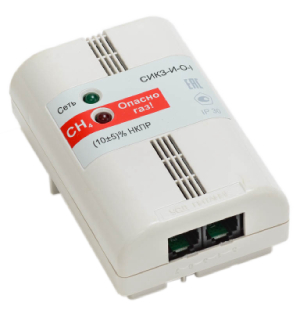

• Блок датчика
• Блок питания
• Кабель питания 2,4 м.
|
• Кабель на клапан 2,5 м.
|
|
СИКЗ-С-15
|
15
|
• Блок датчика
• Блок питания
• Кабель питания 2,4 м.
• Кабель для клапана 2,5 м.
• Клапан КЭМГ
|
|
|
СИКЗ-С-20
|
20
|
|
СИКЗ-С-25
|
25
|
|
СИКЗ-С-32
|
32
|
|
СИКЗ-С-40
|
40
|
|
СИКЗ-С-50
|
50
|
|
СИКЗ-С-100
|
100
|
|
СИКЗ-И (без клапана)
|
-
|
• Блок датчика
• Блок питания
• Кабель питания 2,4 м.
|
• Кабель на клапан 2,5 м.
|
|
СИКЗ-И-15
|
15
|
•Блок датчика
•Блок питания
•Кабель питания 2,4 м.
•Кабель для клапана 2,5 м.
•Клапан КЭМГ
|
|
|
СИКЗ-И-20
|
20
|
|
СИКЗ-И-25
|
25
|
|
СИКЗ-И-32
|
32
|
|
СИКЗ-И-40
|
40
|
|
СИКЗ-И-50
|
50
|
|
Варианты исполнения
|
|
Модификации
|
Контролируемая среда
|
Количество порогов срабатывания
|
Напряжение сигнала, выдаваемое на внешнее исполнительное устройство
|
Положение клапана при отключении электроэнергии
|
Рекомендуемый тип клапана
|
|
|
|
|
Дежурный режим
|
Аварийный режим
|
|
СИКЗ-I
|
природный газ
|
1
|
-
|
-
|
-
|
без клапана
|
|
СИКЗ-С-I
|
сжиженный газ
|
|
СИКЗ-II
|
природный газ
|
2
|
|
СИКЗ-И-I
|
природный газ
|
1
|
<2В
|
25-45 В (импульс)
|
закрытое
|
клапаны семейства КЭМГ
|
|
СИКЗ-С-И-I
|
сжиженный газ
|
|
СИКЗ-И-О-I
|
природный газ
|
открытое
|
|
СИКЗ-С-И-О-I
|
сжиженный газ
|
|
СИКЗ-И-II
|
природный газ
|
2
|
закрытое
|
|
СИКЗ-И-О-II
|
природный газ
|
открытое
|
|
|
Время прогрева, мин
|
не более 3
|
|
Выходное напряжение источника питания импульсное, В
|
25-45
|
|
Выходное напряжение источника питания постоянное, В (А)
|
12±1.2 (0,3)
|
|
Газ
|
сжиженный газ
|
|
Класс защиты от поражения электрическим током по ГОСТ Р МЭК 536-94
|
II
|
|
Напряжение питания блока датчика, постоянный ток, В
|
12±2
|
|
Напряжение питания сигнализатор, переменный ток, В
|
220±22
|
|
Порог срабатывания, % НКПР
|
10 (20)
|
|
Потребляемая мощность блока датчика, ВА
|
2,5
|
|
Потребляемая мощность сигнализатора, ВА
|
5,5
|
|
Пределы допускаемой абсолютной погрешности, % НКПР
|
±5
|
|
Время срабатывания сигнализатора, с
|
не более 15
|
|
Уровень звукового сигнала, дБ
|
70
|
|
Габаритные размеры блока питания (ВхДхШ), мм
|
94х120х60
|
|
Габаритные размеры датчика (ВхДхШ), мм
|
40х100х60
|
|
Масса, кг
|
0,6
|
|
Степень защиты по ГОСТ 14254-96
|
IP 30
|
